         FP6601Q是高通Quick Charge 3.0/2.0（QC3.0，QC2.0）和华为海思快充（FCP）快速充电协议控制器。可自动识别充电设备类型，调整充电器的输出电压，使之获得设备允许的安全最高充电电压，在保护充电设备的前提下节省充电时间

优点：

●完全支持快速充电QC3.0，QC 2.0,华为海思快充FCP：

●A：3.6V至12V输出电压。

●支持USB 充电规范BC1.2。

●支持中国通信行业标准YD/T 1591-2009

●Supports USB DCP applying 2.7V on D+ line and 2.7V on D- line.

●Supports USB DCP applying 1.2V on D+ and Dlines

●支持苹果Apple设备

●支持三星设备

●可以直接PIN对PIN  FP6601(QC2.0快充识别IC)

●SOT23-6无铅封装

FP6601Q是QC3.0，QC2.0和华为海思快充（FCP）识别芯片，功能最齐全的。在本身就支持QC3.0，QC2.0和华为海思快充（FCP）的情况下。还加了USB自动识别功能：APPLE，三星，BC1.2协议。

  若手机支持快速充电协议，充电器就会以快速模式充电；若手机不支持快速充电协议，FP6601Q能自动识别插入的手机，自动调节D+,D-电压，使能手机自身允许的最大充电电流，给手机充电（简单理解就是：就是相当于原装充电器给手机充电.

                                   FP6601Q设计指导：

  理解：

            1，R1=前端IC的FB脚的上拉电阻，R2=前端IC的FB脚的下拉电阻。

            2，我们可以理解是FP6601Q可以智能识别出手机，来调节改变R2的阻值，

                  FP6601Q是与R2并联的方式来改变R2的阻值，使得前端IC的输出电压改变。

            3，（可以理解是FP6601Q内置了电阻，可以智能改变电阻阻值，这样就简单清楚多了）

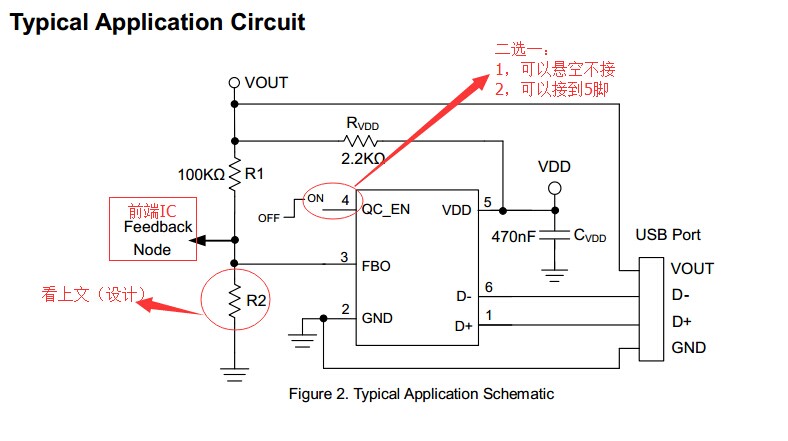

  设计：   如下图，前端IC的FB脚的R1是固定100K阻值，不变的。R2就是要通过前端IC的（输出电压于FB）的计算方式来计算了。

                 以5V来计算 的， 不 是以9V,12V 啊，20V啊。5V通用供电电压。

                 然后其他就按照下图的线路图来就可以了，4脚不接就可以了。这是这么简单。

 前端IC：FP6601Q是QC3.0快充识别IC，不带供电负载能力！ 所以供电负载都是前端IC提供的。

                                                   前端IC可以是DC-DC升压，降压，升降压IC，也可以是AC-DC电源IC。

                                                   前端IC的选型有几点：  1，输出功率（供电负载能力）足够满足你的要求；

                                                                                       2，脚位有带FB脚

    应用：移动电源，车充，充电器等等，USB口手机供电设备。

     NS6116单口QC3.0快充车充充电器原理图，功能：支持QC3.0，QC2.0，华为FCP，三星AFC快充

华为FCP快充测试：

                                                         FP6601Q   高通QC3.0认证证书
